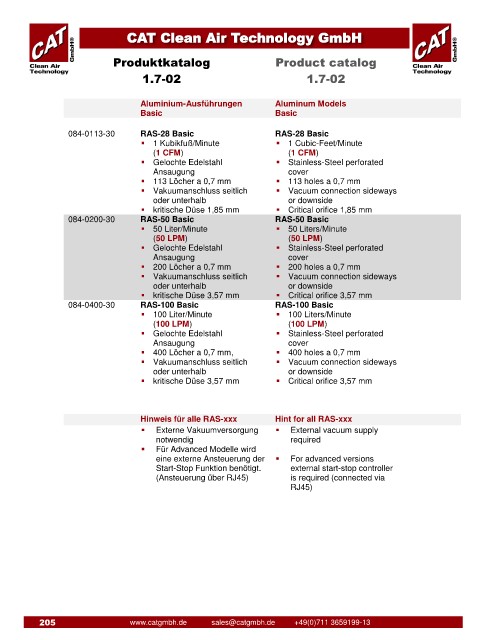

CAT Clean Air Technology GmbH
Produktkatalog Product catalog
1.7-02 1.7-02
Aluminium-Ausführungen Aluminum Models
Basic Basic
084-0113-30 RAS-28 Basic RAS-28 Basic
▪ 1 Kubikfuß/Minute ▪ 1 Cubic-Feet/Minute
(1 CFM) (1 CFM)
▪ Gelochte Edelstahl ▪ Stainless-Steel perforated
Ansaugung cover
▪ 113 Löcher a 0,7 mm ▪ 113 holes a 0,7 mm
▪ Vakuumanschluss seitlich ▪ Vacuum connection sideways
oder unterhalb or downside
▪ kritische Düse 1,85 mm ▪ Critical orifice 1,85 mm
084-0200-30 RAS-50 Basic RAS-50 Basic
▪ 50 Liter/Minute ▪ 50 Liters/Minute
(50 LPM) (50 LPM)
▪ Gelochte Edelstahl ▪ Stainless-Steel perforated
Ansaugung cover
▪ 200 Löcher a 0,7 mm ▪ 200 holes a 0,7 mm
▪ Vakuumanschluss seitlich ▪ Vacuum connection sideways
oder unterhalb or downside
▪ kritische Düse 3,57 mm ▪ Critical orifice 3,57 mm
084-0400-30 RAS-100 Basic RAS-100 Basic
▪ 100 Liter/Minute ▪ 100 Liters/Minute
(100 LPM) (100 LPM)
▪ Gelochte Edelstahl ▪ Stainless-Steel perforated
Ansaugung cover
▪ 400 Löcher a 0,7 mm, ▪ 400 holes a 0,7 mm
▪ Vakuumanschluss seitlich ▪ Vacuum connection sideways
oder unterhalb or downside
▪ kritische Düse 3,57 mm ▪ Critical orifice 3,57 mm
Hinweis für alle RAS-xxx Hint for all RAS-xxx
▪ Externe Vakuumversorgung ▪ External vacuum supply
notwendig required
▪ Für Advanced Modelle wird
eine externe Ansteuerung der ▪ For advanced versions
Start-Stop Funktion benötigt. external start-stop controller
(Ansteuerung über RJ45) is required (connected via
RJ45)
