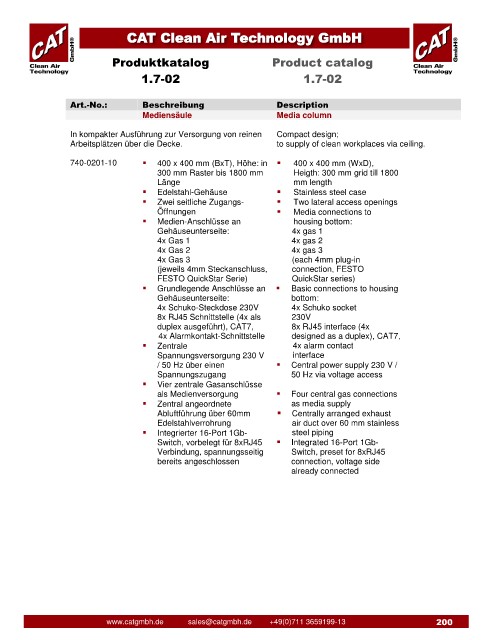

Page 200 - CATGmbH-Produktkatalog

CAT Clean Air Technology GmbH

Produktkatalog Product catalog

1.7-02 1.7-02

Art.-No.: Beschreibung Description
Mediensäule Media column

In kompakter Ausführung zur Versorgung von reinen Compact design;
Arbeitsplätzen über die Decke. to supply of clean workplaces via ceiling.

740-0201-10 ▪ 400 x 400 mm (BxT), Höhe: in ▪ 400 x 400 mm (WxD),
300 mm Raster bis 1800 mm Heigth: 300 mm grid till 1800
Länge mm length
▪ Edelstahl-Gehäuse ▪ Stainless steel case
▪ Zwei seitliche Zugangs- ▪ Two lateral access openings
Öffnungen ▪ Media connections to
▪ Medien-Anschlüsse an housing bottom:
Gehäuseunterseite: 4x gas 1
4x Gas 1 4x gas 2
4x Gas 2 4x gas 3
4x Gas 3 (each 4mm plug-in
(jeweils 4mm Steckanschluss, connection, FESTO
FESTO QuickStar Serie) QuickStar series)
▪ Grundlegende Anschlüsse an ▪ Basic connections to housing
Gehäuseunterseite: bottom:
4x Schuko-Steckdose 230V 4x Schuko socket
8x RJ45 Schnittstelle (4x als 230V
duplex ausgeführt), CAT7, 8x RJ45 interface (4x
4x Alarmkontakt-Schnittstelle designed as a duplex), CAT7,
▪ Zentrale 4x alarm contact
Spannungsversorgung 230 V interface
/ 50 Hz über einen ▪ Central power supply 230 V /
Spannungszugang 50 Hz via voltage access
▪ Vier zentrale Gasanschlüsse
als Medienversorgung ▪ Four central gas connections
▪ Zentral angeordnete as media supply
Abluftführung über 60mm ▪ Centrally arranged exhaust
Edelstahlverrohrung air duct over 60 mm stainless
▪ Integrierter 16-Port 1Gb- steel piping
Switch, vorbelegt für 8xRJ45 ▪ Integrated 16-Port 1Gb-
Verbindung, spannungsseitig Switch, preset for 8xRJ45
bereits angeschlossen connection, voltage side
already connected
